拆解一个无刷吊扇的电机控制器。

电机转子上标明电机功率约为35W，AC 230V，50Hz,标签上明确标明产品为“印度制造”。塑料盖带有螺纹，可以旋紧到转子本体上。

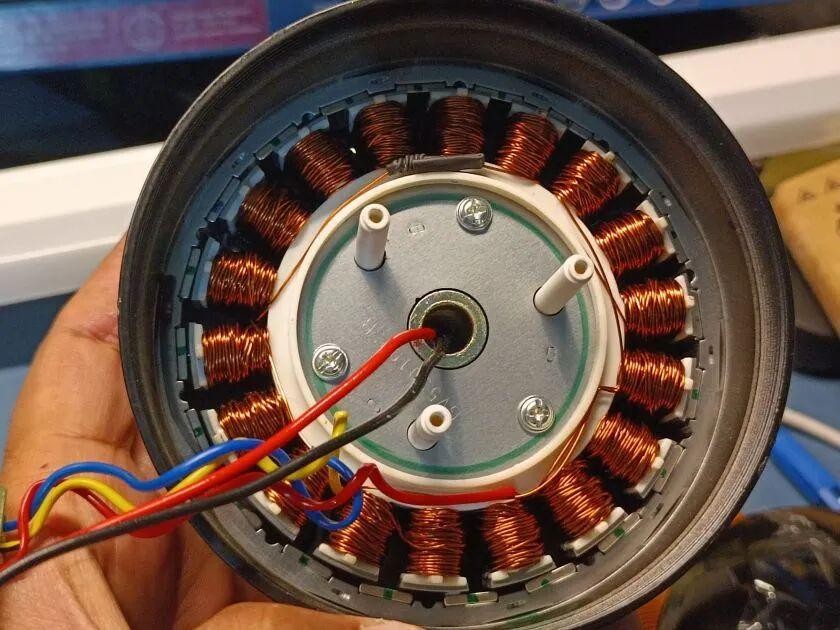

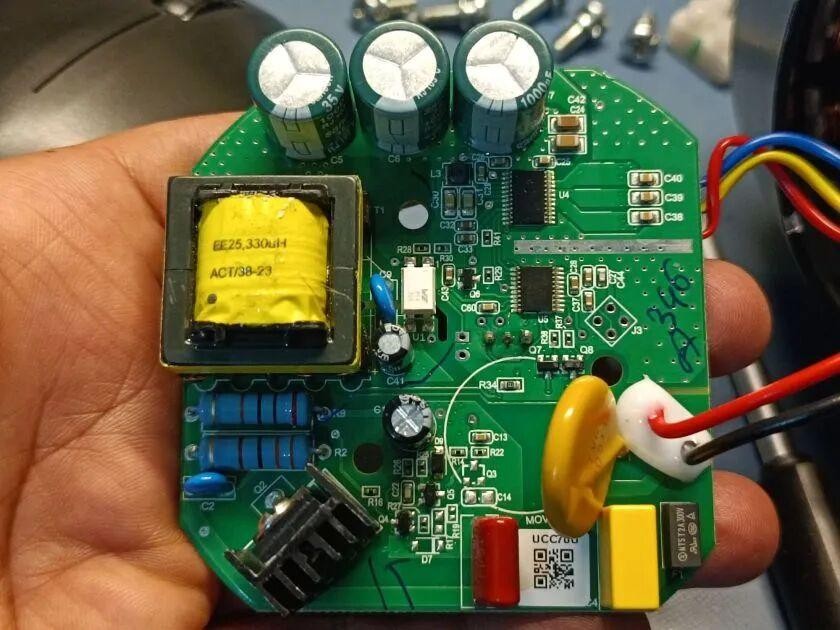

打开盖子后，我们看到一块很大的PCB板，就是BLDC的驱动以及电源部分了。拆下PCB板，看到外转子内表面有磁铁以及绕组定子。看起来定子绕组是手工绕制的，大家看看铜线绕制细节。

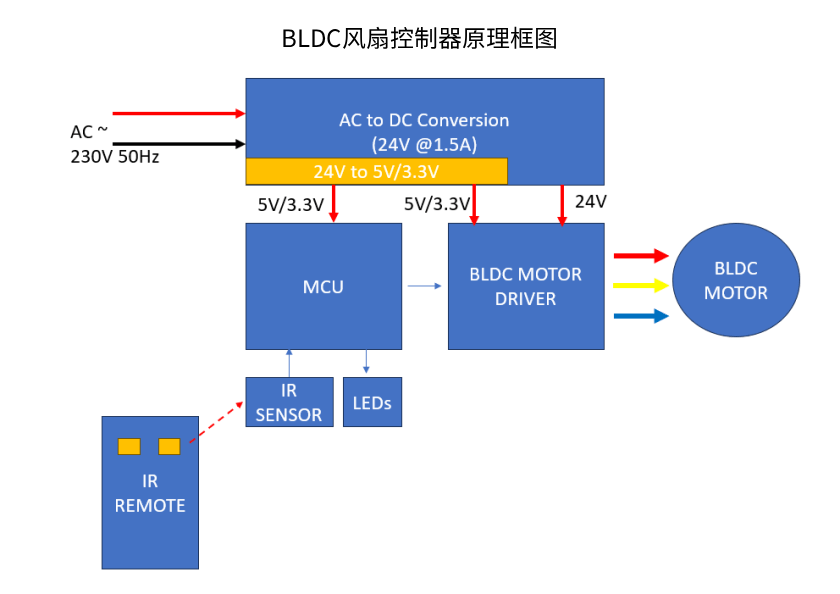

整个电路的原理框图大概如下：

低压输出部分为3颗南通三鑫电子的RJ系列35V1000μF105℃长寿12000H高频低阻抗电容，为驱动整机在印度特有的高温环境下提供长时间的运行可靠性。

下图红色圈起来的部分是ACDC，常规的反激方案，红黑线为交流输入，后面连着保险丝，压敏电阻，安规X电容，没有共模电感。

接着可以看到高压电容是一个红色的CBB电容，大家印象中常规反激的高压电容都是一个大的电解电容，图中这种方案是高PF反激电源，PF值轻松在0.9以上，谐波非常低，容易过各种标准。

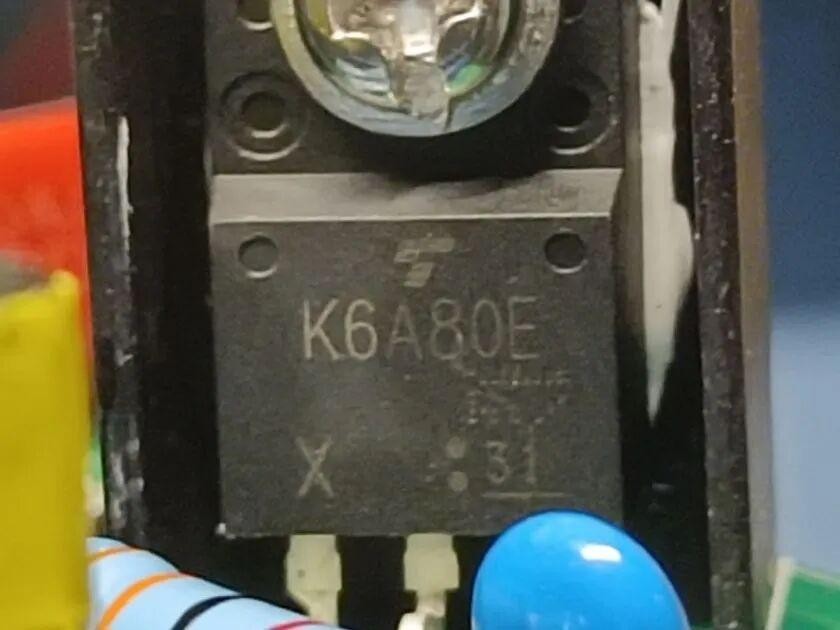

外部高压 NMOS 为东芝 K6A80E，800V，6A，RDS(ON) = 1.35 Ω (typ.)。

PCB背面也有很多元器件，低压侧整流二极管也在背面。

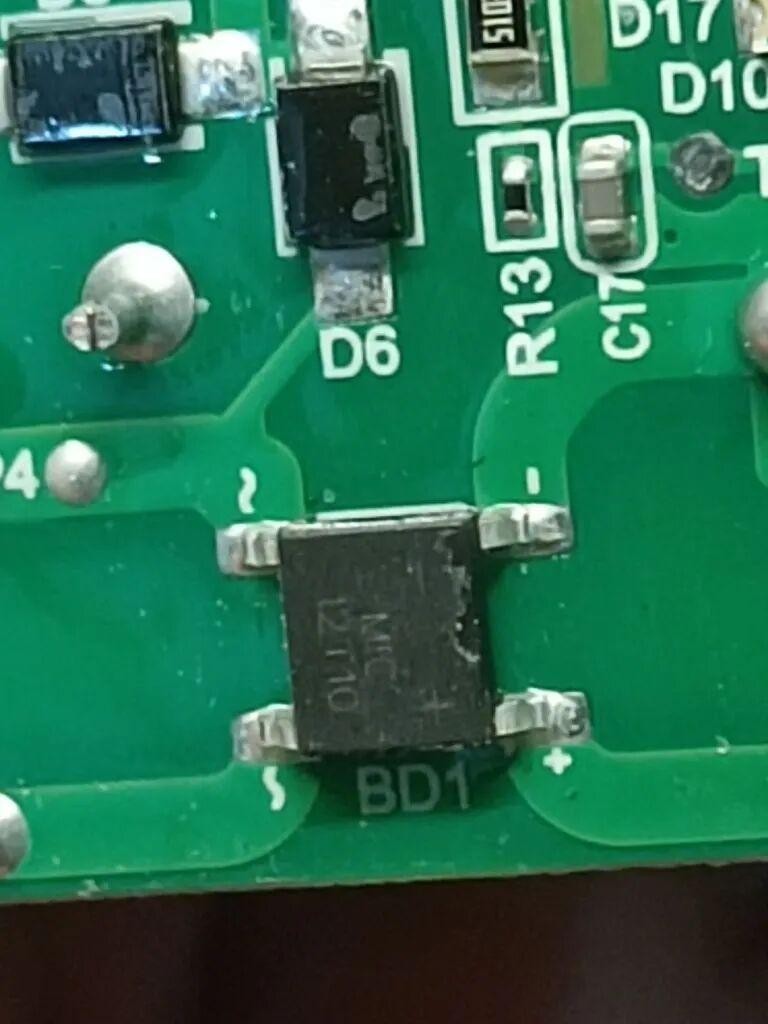

桥式整流器为MIC 12T10，可能是1.2A，1000V。

ACDC控制IC为28811，可能是UCC28811。

EE25磁芯，主绕组感量330uH。

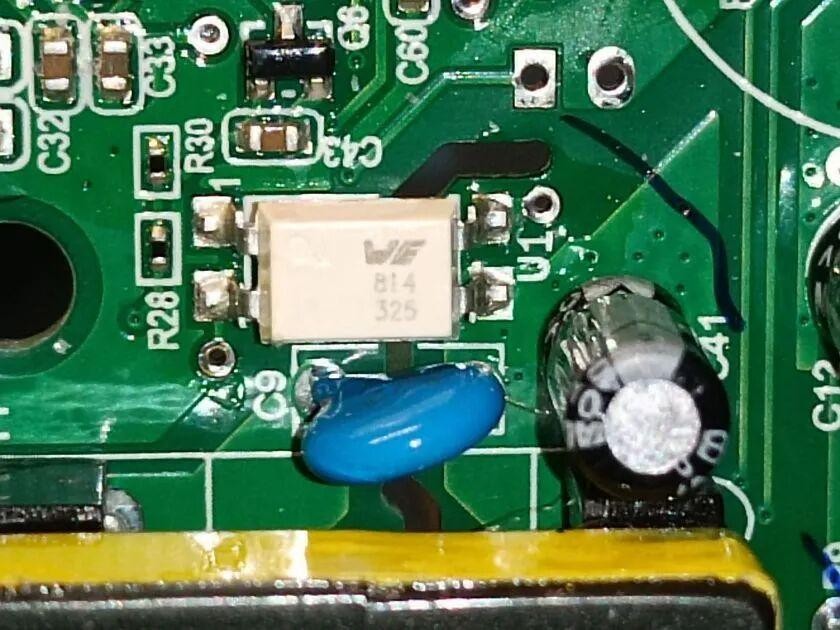

光耦采用Wurth Electronics 814，用于调节反馈控制回路。

ACDC将 230V 交流电转换为 24V 直流电，供电机使用。此外，还使用了一个低压差LDO为MCU提供3.3V 电源。

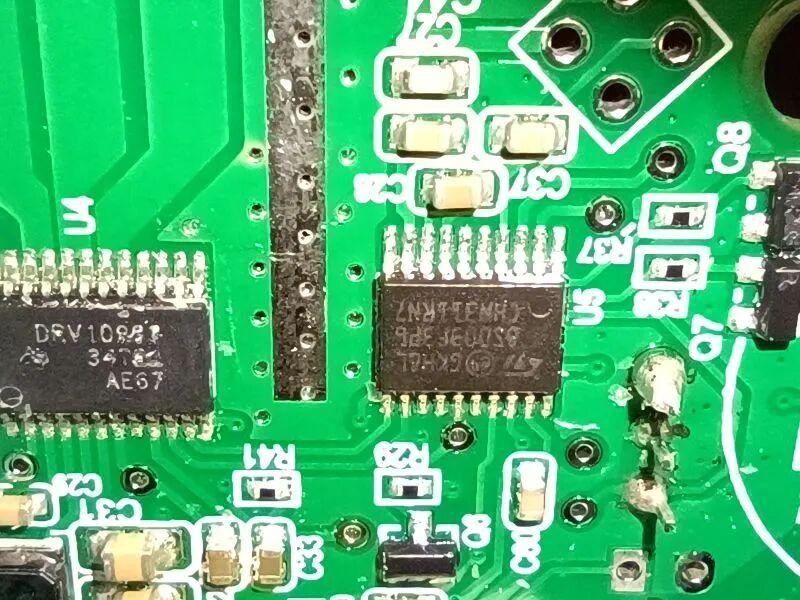

无刷电机驱动使用德州仪器的DRV10983，DRV10983 是一款集成了功率 MOSFET 的三相无传感器电机驱动器，能够提供高达 2 A 的连续驱动电流，内置预置以及电机驱动算法，用户可通过 PWM、模拟信号或 I2C 输入接口直接控制电机。电机转速反馈可通过 FG 引脚或 I2C 接口获取。

INABUCC70U23102300242 (二维码自动识别)

微控制器还与红外传感器连接，用于远程控制，并驱动6个LED灯，这些LED灯可用作夜灯或显示定时器/风扇速度状态。
